ZY-MK805四路多屏同時顯示控制儀，用于工業控制系統多測量點的檢測，顯示和報警。帶上RS485接口總線輸出，可連接市面各種觸摸屏及上位機通訊顯示，實現現場分離觀看實時數據及修改。
ZY-MK805 4路溫度控制器支持每路多種分度號輸入切換，每個輸入通道分別報警控制輸出，可把四路繼電器任意分配各個輸入通道作使用及自由分配。也可指定第一路變送模擬量4-20mA輸出，(或默認按最高數值點變送模擬量4-20mA輸出。)同時也支持統一內部輸入?yún)?shù)，設定第一路輸入?yún)?shù)后面各個輸入通道跟著第一路輸入通道參數設定相仿一致。儀表外形及接線圖(以下為基本配線，特殊訂貨請參見隨機接線圖)

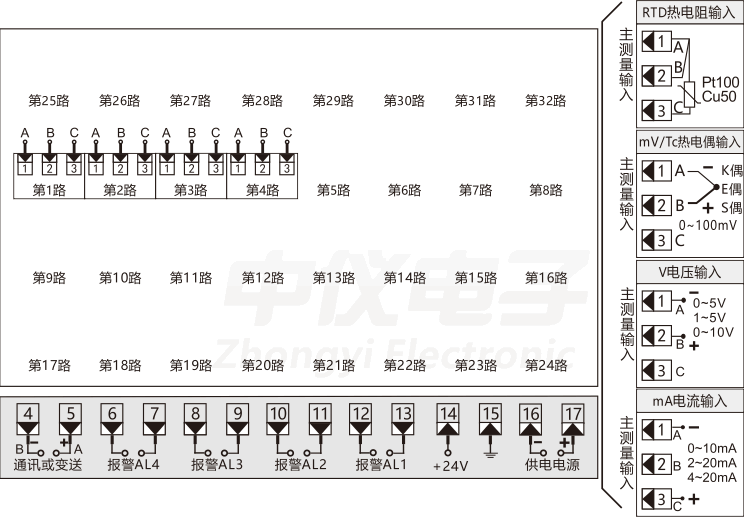

圖：ZY-MK805 4路溫度控制器接線說明

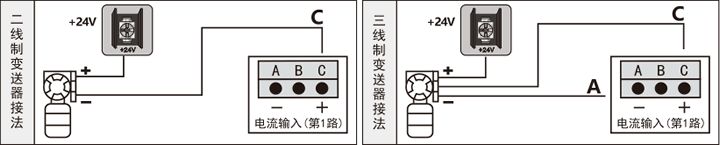

圖：ZY-MK805 4路溫度控制器二線制變送器接線
說明：
本儀表4路端子均為多種信號輸入端子,能自動識別各種輸入熱電阻、熱電偶、電流、電壓等信號，只需在各路通道參數設置為相對應的信號類型即可。
本儀表配置了4路獨立可自由設置的繼電器報警電路，可以實現與4路輸入信號組合使用。(詳細設置請參考儀表操作說明書)
| 型號 | 代碼 | 說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M | □□□□-□□-□□-2H-2L-□-□ | 智能新一代多路顯示控制儀（標配四路繼電器） | |||||||||
| 外形特征 | K KS | 橫式顯示儀表（多回路顯示控制儀） 豎式顯示儀表（多回路顯示控制儀） | |||||||||
| 外形尺寸 | 8 | 160×80mm, 80×160mm | |||||||||
| 控制作用 | □□ | 05（四回路 / 分別控制 / 報警輸出） 08（四回路 / 分別控制 / 報警輸出） | |||||||||
| 通訊方式 | 0 8 | 無通訊 通訊協議為 RS-485 (Modbus) | |||||||||
| 輸出方式 | □ | 參見 “輸出方式”（詳見本頁） | |||||||||
| 輸入類型 | □□ | 多種分度號輸入（不含 0~10V 輸入） | |||||||||
| 饋電輸出 | P | DC24V饋電輸出 | |||||||||
| 供電方式 | W T | DC24V 供電 AC90~265V 供電（開關電源） AC220V 供電（線性電源，可省略） | |||||||||
儀表輸出方式
| 選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 |
| 輸出方式 | 無輸出 | 繼電器 | 4-20mA | 0-10mA | 1-5V | 0-5V |
輸入類型
| 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
|---|---|---|---|---|---|---|---|---|
| 00 | S | 0~1600℃ | 08 | Pt100 | -200~850℃ | 16 | mV非標信號 | 0~100mV |
| 01 | R | 0~1600℃ | 09 | Cu50 | -50~150℃ | 17 | 電阻R非標信號 | 0~400Ω |
| 02 | B | 200~1800℃ | 10 | 0~5V | -999~9999 | 18 | 頻率f非標信號 | 0~3000Hz |
| 03 | K | 0~1300℃ | 11 | 1~5V | -999~9999 | 19 | 0~5V開方 | -999~9999 |
| 04 | N | 0~1300℃ | 12 | --- | 訂貨時需指定 | 20 | 1~5V開方 | -999~9999 |
| 05 | E | 0~800℃ | 13 | 0~10mA | -999~9999 | 21 | 0~10mA開方 | -999~9999 |
| 06 | J | 0~650℃ | 14 | 0~20mA | -999~9999 | 22 | 4~20mA開方 | -999~9999 |
| 07 | T | -200~400℃ | 15 | 4~20mA | -999~9999 | 23 | 全切換輸入 |
1、特殊符號和要求，請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明。
2、型號舉例：ZY-MK805-01-08-2H2L-W：4路溫度控制器/輸入Pt100，四路報警輸出，輸出方式為繼電器輸出，第一、第二報警為上限報警，第三、第四報警為下限報警，DC24V供電，橫式。
